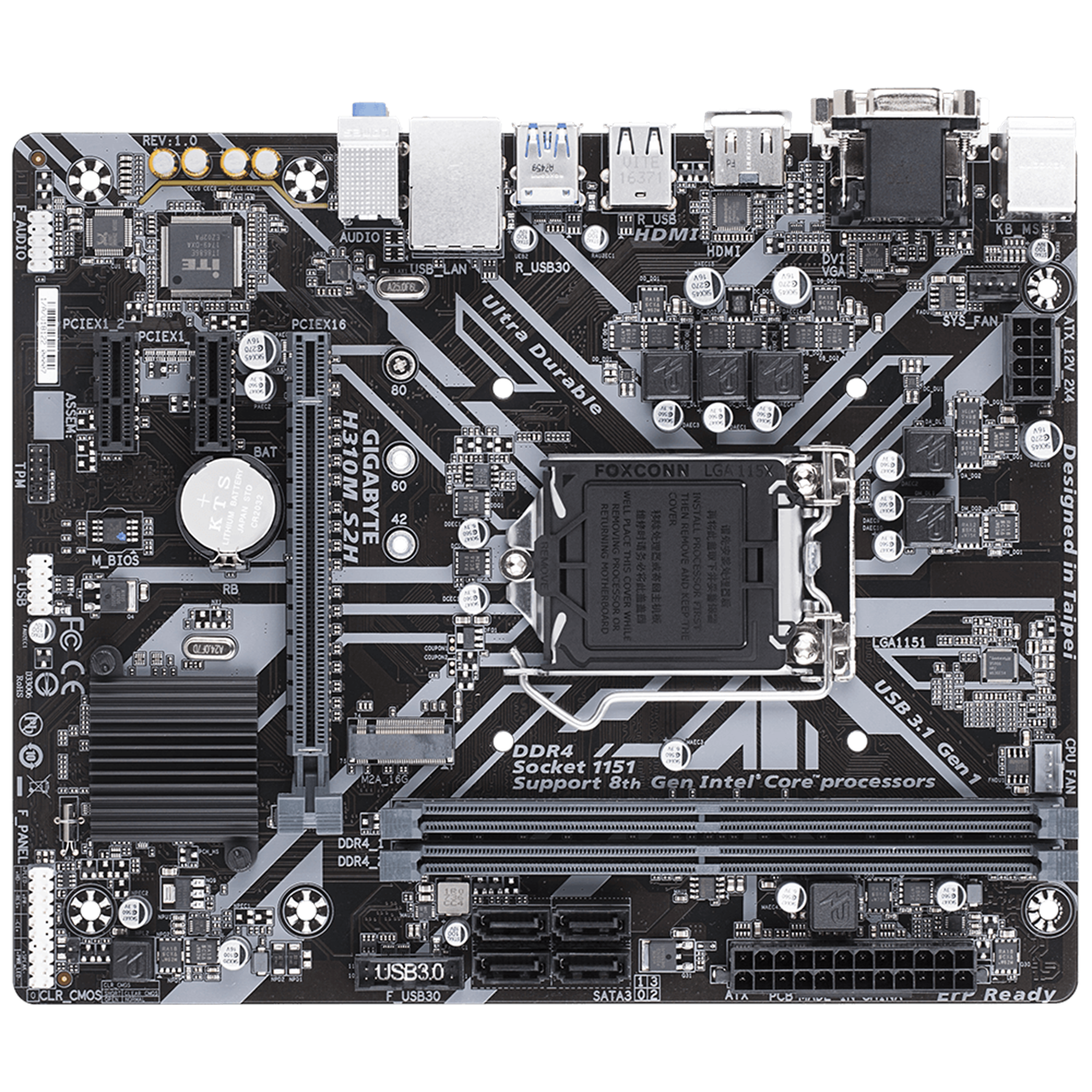

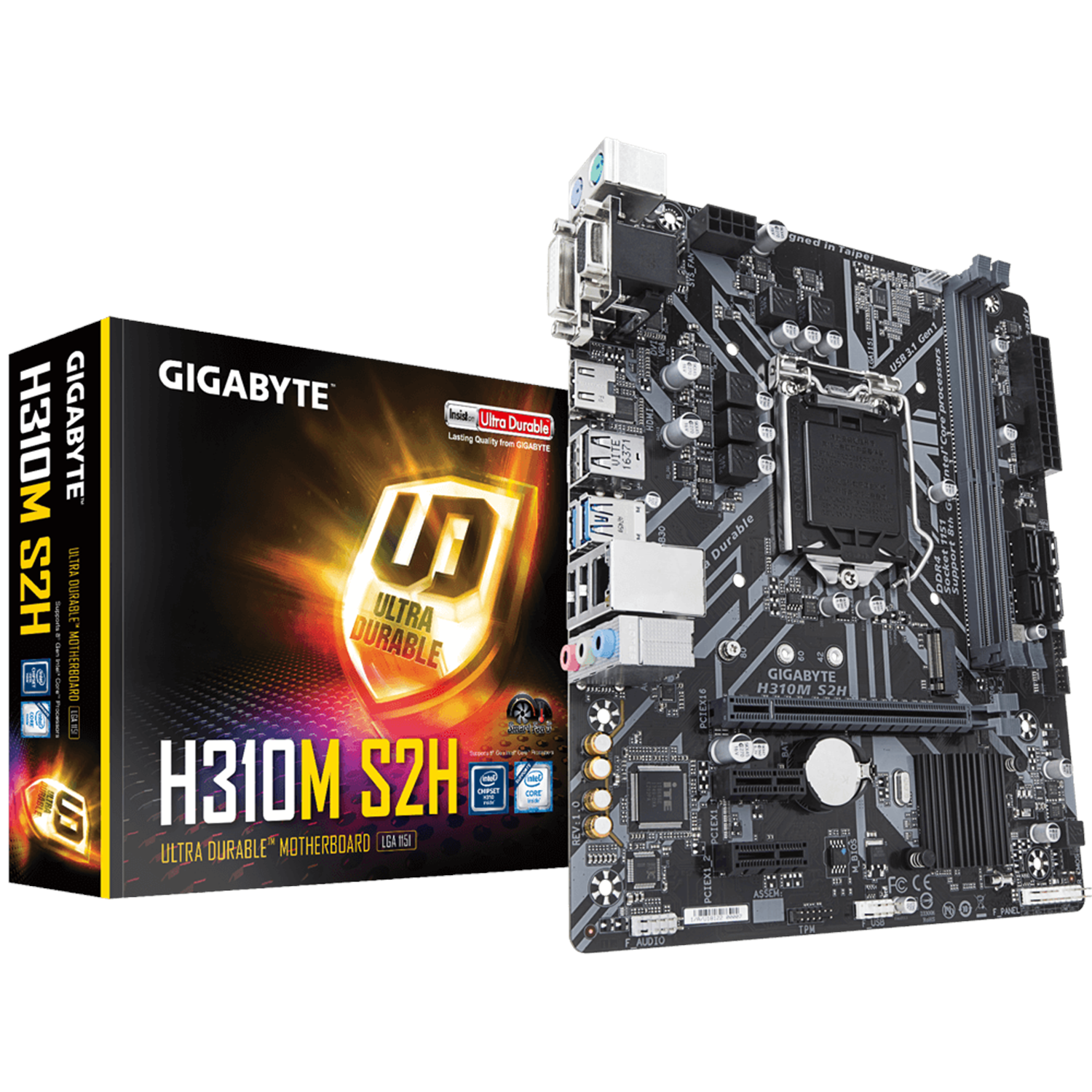

H310M S2H
(rev. 1.0)
rev. 1.1
Tanıtım
Teknik Özellikler
Destek
H310 Yonga Seti
İşlemci
LGA1151 paketindeki 9. ve 8. Nesil Intel® Core ™ i9 işlemcileri / Intel® Core ™ i7 işlemcileri / Intel® Core ™ i5 işlemcileri / Intel® Core ™ i3 işlemcileri / Intel® Pentium® işlemcileri / Intel® Celeron® işlemcileri destekler

L3 önbelleği, kullanılan işlemciye bağlı olarak değişir
(Daha fazla bilgi için lütfen "CPU Destek Listesini" dikkate alınız.)
Yongaseti
Intel® H310 Express Chipset
Bellek
2 x DDR4 DIMM soket sistem hafızasının 32 GB' e kadar destekler
Çift kanal bellek mimarisi
DDR4 2666/2400/2133 MHz bellek modülleri için destek
ECC olmayan DIMM 1Rx8/2Rx8 hafıza modüllerini destekler
ECC olmayan DIMM 1Rx8/2Rx8/1Rx16 hafıza modüllerini destekler
Extreme Memory Profile (XMP) bellek modülleri desteği
* 2666 MHz veya XMP belleği desteklemek için bir 8. Nesil Intel® Core ™ i7 / i5 işlemci kurmalısınız.
(Daha fazla bilgi için lütfen "Bellek Destek Listesini" dikkate alınız.)
Dahili Grafik
Entegre Grafik İşlemcisi - Intel® HD Grafik desteği
1 x D-Sub port, maksimum 1920x1200@60 Hz çözünürlük desteği
1 x DVI-D port, maksimum 1920x1200@60 Hz çözünürlük desteği * DVI-D port, D-Sub bağlantısını adaptör ile desteklemez.
Maksimum 4096x2160 @ 30 Hz çözünürlüğünü destekleyen 1 x HDMI bağlantı noktası
* HDMI 1.4 sürümü ve HDCP 2.2 desteği.
maksimum paylaşımlı bellek 1 GB
Maximum support of 2 independent display at one time.
Ses Desteği
Realtek® ALC887 kodek (Kodlayıcı/Kod Çözücü)
HD Ses Desteği
2/4/5.1/7.1-kanal
* 7.1-Kanal Ses Desteği için, Kasanın ön panelinde bulunan ses modülünün HD Özellikli olması ve ses sürücüsü ile yüklenen ses denetim paneli ile çok kanallı ses özelliğinin etkinleştirilmesi gerekir.
LAN
Realtek® GbE LAN çip (10/100/1000 Mbit)
Genişleme Yuvaları
1 x PCI Express x16 slot, x16' da çalışır. (PCIEX16 yuvası PCI Express 3.0 standardına uygundur.)
2 x PCI Express x1 yuvalar
(The PCI Express x1 slotlar, PCI Express 2.0 standardına uygundur.)
Depolama Ara yüzü
Yongaseti
1 x M.2 konektörü (Soket 3, M tuşu, tip 2242/2260/2280 SATA ve PCIe x2 SSD desteği)
4 x SATA 6Gb/s konektörler
* M.2 ve SATA konektörleri kurulum bildirimleri için "1-7 Dahili Konektörler" e bakınız.
USB
Yongaseti
4 x USB 3.1 Jen 1 bağlantı noktası (arka paneldeki 2 bağlantı noktası, dahili USB başlığı aracılığıyla kullanılabilen 2 bağlantı noktası)
6 x USB 2.0/1.1 portlar (4 port arka panel üzerinde, 2 port dahili USB başlığı aracılığı ile kullanılabilir)
Dahili G/Ç Bağlantı Noktaları
1 x 24-pin ATX ana güç konektörü
1 x 8-pin ATX 12V güç konektörü
1 x CPU Fan konektörü
1 x Sistem fan konektörü
1 x M.2 Soket 3 konektör
4 x SATA 6Gb/s konnektörü
1 x Ön panel konektörü
1 x Ön panel ses konektörü
1 x USB 3.1 Jen. 1 başlığı
1 x USB 2.0/1.1 başlığı
1 x Güvenilir Platform Modülü (TPM) başlığı (yalnızca GC-TPM2.0_S modülü için 2x6 pin)
TPM özeliği, bölgesel kuralların farklılığı nedeniyle opsiyonel olabilir
1 x Clear CMOS bağlayıcı teli
Arka Panel G/Ç
1 x PS/2 klavye bağlantı noktası
1 x PS/2 fare bağlantı noktası
1 x D-Sub bağlantı noktası
1 x DVI-D bağlantı noktası
1 x HDMI bağlantı noktası
2 x USB 3.1 Jen 1 bağlantı noktası
4 x USB 2.0/1.1 yuva
1 x RJ-45 bağlantı noktası
3 x ses jakı
G/Ç Denetleyicisi
iTE® I/O Kontrol Yongası
Donanım İzleme
Voltaj dedektörü
Sıcaklık dedektörü
Fan hız dedektörü
Aşırı ısınma uyarısı
Fan hatası uyarısı
Fan hız kontrolü
*Fan Kontrol Hız Fonksiyonu yüklediğiniz soğutucuya göre değişkenlik gösterir.
BIOS
1 x 128 Mbit flash
Lisanslı AMI UEFI BIOS kullanımı
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Diğer Özellikler
Uygulama Merkezi Desteği
* APP Center’ da bulunan uygulamalar anakart modeline bağlı olarak değişebilir. Her uygulamanın desteklenen fonksiyonları, anakart özelliklerine bağlı olarak da değişebilir.
3D OSD
@BIOS™
Otomatik Yeşil
Cloud Station desteği
EasyTune
Fast Boot
Oyun Hızlandırıcı
On/Off Charge Desteği
Platform Güç Yönetimi
Smart Backup
Smart Keyboard
Smart TimeLock
Smart HUD
Sistem Bilgisi Gösterimi
USB Engelleyici
V-Tuner
Q-Flash desteği
Xpress Yükleme Desteği
Bundled Software
Norton® Internet Security (OEM versiyon)
İşletim Sistemi
Windows 10 64-bit desteği
Form Faktör
Mikro ATX Form Faktörü; 22,6 cm x 18,5 cm
Not
Yonga seti üreticileri tarafından sağlanan farklı Linux destek şartlarından dolayı; lütfen Linux Driver'ını yonga seti üreticilerinin web sayfaları veya diğer web sayfalarından indiriniz.
Birçok donanım/yazılım satıcıları artık Win9X/ME/2000/XP sürücülerini desteklememektedir. Eğer sürücüler satıcılarda bulunmakta ise, GIGABYTE web sitesinden güncelleme yapabilirsiniz.
